Η γκάμα των προϊόντων μας περιλαμβάνει και αλυσίδες κίνησης. Οι αλυσίδες μας προσδιορίζονται από συγκεκριμένους κανονισμούς και διατίθενται σε πλήρη γκάμα, διαιρούμενη ανά βήμα και αριθμό συνδέσμων.
Η πιο κοινή και βασική μορφή αλυσίδας. Αποτελείται από κυλίνδρους που συνδέονται με πείρους και πλακάκια, προσφέροντας σταθερή μετάδοση κίνησης.
Δύο σειρές πλακών/κυλίνδρων παράλληλα, για μεγαλύτερη αντοχή σε φορτίο και καλύτερη κατανομή τάσεων σε απαιτητικές εφαρμογές.
Τρεις σειρές συνδέσμων για μέγιστη αντοχή και αξιοπιστία, όταν οι απαιτήσεις σε ροπή και φορτίο είναι ιδιαίτερα υψηλές.

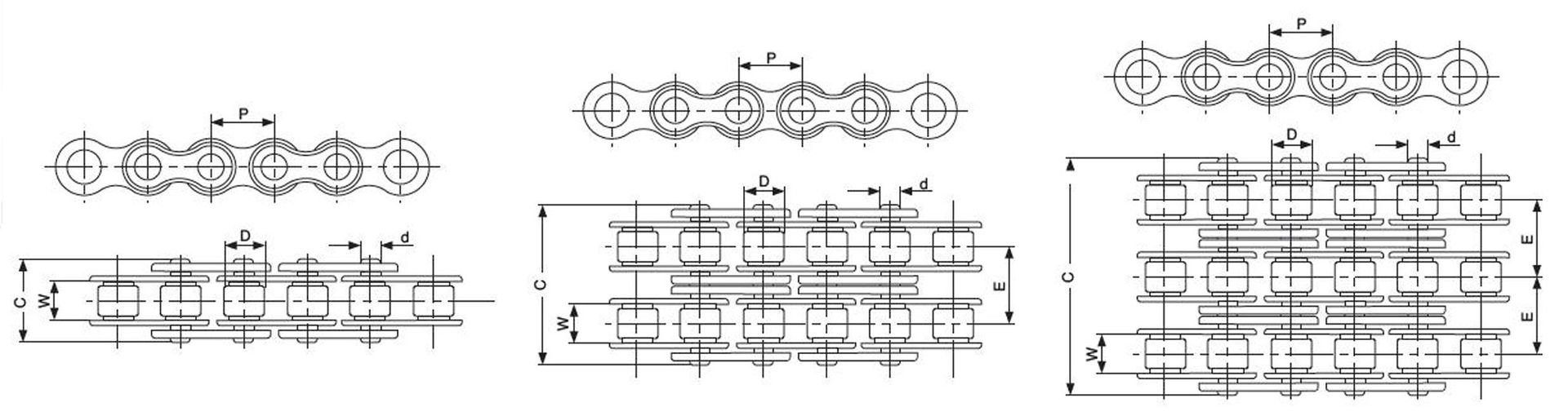

Το παρακάτω σχέδιο εξηγεί τα γράμματα/διαστάσεις που εμφανίζονται στον πίνακα προδιαγραφών.

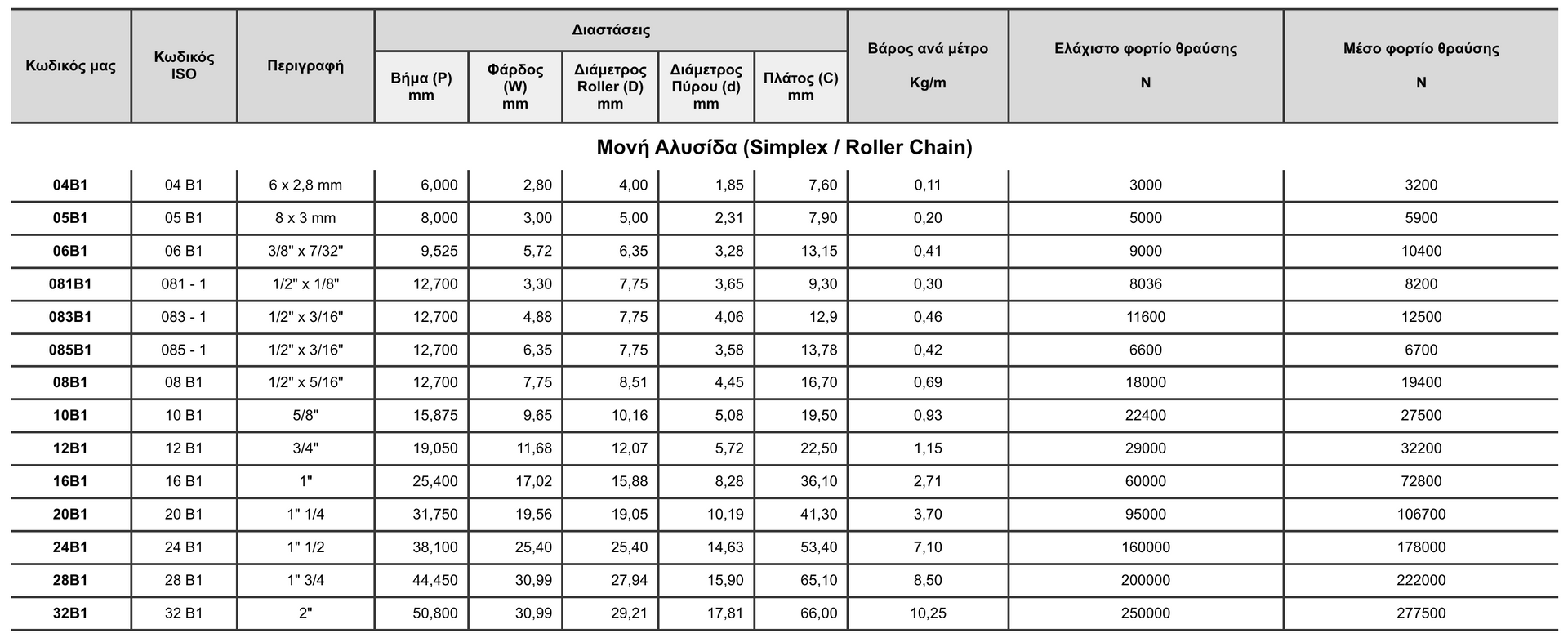

| Πίνακας Διαστάσεων & Φορτίων Θραύσης — Μονή Αλυσίδα (Simplex / Roller Chain) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Κωδικός μας | Κωδικός ISO | Περιγραφή | Διαστάσεις | Βάρος ανά μέτρο Kg/m |
Ελάχιστο φορτίο θραύσης N |
Μέσο φορτίο θραύσης N |
||||
| Βήμα (P) mm |
Φάρδος (W) mm |
Διάμετρος Roller (D) mm |
Διάμετρος Πύρου (d) mm |
Πλάτος (C) mm |
||||||
| 04B1 | 04 B1 | 6 x 2,8 mm | 6,000 | 2,80 | 4,00 | 1,85 | 7,60 | 0,11 | 3000 | 3200 |
| 05B1 | 05 B1 | 8 x 3 mm | 8,000 | 3,00 | 5,00 | 2,31 | 7,90 | 0,20 | 5000 | 5900 |
| 06B1 | 06 B1 | 3/8" x 7/32" | 9,525 | 5,72 | 6,35 | 3,28 | 13,15 | 0,41 | 9000 | 10400 |
| 081B1 | 081 - 1 | 1/2" x 1/8" | 12,700 | 3,30 | 7,75 | 3,65 | 9,30 | 0,30 | 8036 | 8200 |
| 083B1 | 083 - 1 | 1/2" x 3/16" | 12,700 | 4,88 | 7,75 | 4,06 | 12,9 | 0,46 | 11600 | 12500 |
| 085B1 | 085 - 1 | 1/2" x 3/16" | 12,700 | 6,35 | 7,75 | 3,58 | 13,78 | 0,42 | 6600 | 6700 |
| 08B1 | 08 B1 | 1/2" x 5/16" | 12,700 | 7,75 | 8,51 | 4,45 | 16,70 | 0,69 | 18000 | 19400 |
| 10B1 | 10 B1 | 5/8" | 15,875 | 9,65 | 10,16 | 5,08 | 19,50 | 0,93 | 22400 | 27500 |
| 12B1 | 12 B1 | 3/4" | 19,050 | 11,68 | 12,07 | 5,72 | 22,50 | 1,15 | 29000 | 32200 |
| 16B1 | 16 B1 | 1" | 25,400 | 17,02 | 15,88 | 8,28 | 36,10 | 2,71 | 60000 | 72800 |
| 20B1 | 20 B1 | 1" 1/4 | 31,750 | 19,56 | 19,05 | 10,19 | 41,30 | 3,70 | 95000 | 106700 |
| 24B1 | 24 B1 | 1" 1/2 | 38,100 | 25,40 | 25,40 | 14,63 | 53,40 | 7,10 | 160000 | 178000 |
| 28B1 | 28 B1 | 1" 3/4 | 44,450 | 30,99 | 27,94 | 15,90 | 65,10 | 8,50 | 200000 | 222000 |
| 32B1 | 32 B1 | 2" | 50,800 | 30,99 | 29,21 | 17,81 | 66,00 | 10,25 | 250000 | 277500 |
Οι αλυσίδες τύπου Leaf(συχνά θα τις δεις και ως “leaf chains”) είναι ειδικά σχεδιασμένες για ανύψωση και μεταφορά βαρέων φορτίων. Χρησιμοποιούνται κυρίως σε ανυψωτικά μηχανήματα, γερανούς και περονοφόρα οχήματα, όπου η αντοχή στην έλξη και η αξιοπιστία είναι κρίσιμες.
Κοινό χαρακτηριστικό: πλάκες & πείροι χωρίς κυλίνδρους, για υψηλή αντοχή στην έλξη.
Αλυσίδες για συστήματα μεταφοράς υλικών και γραμμές παραγωγής, με δυνατότητα προσαρμογής σε εξαρτήματα/πλάκες.
Για σωστή επιλογή αλυσίδας (Leaf ή Conveyor), μας βοηθά να γνωρίζουμε: φορτίο, κύκλους λειτουργίας, περιβάλλον(σκόνη/υγρασία), και ταχύτητα/συχνότητα χρήσης.
